(Kursstufe > Mechanische Schwingungen)

Energieformen

Beispiele sind im Abschnitt "Grundbegriffe von Schwingungen" zu finden.

Schaukeltier

Das kann man im Abschnitt "Begriffe einer mechanischen Schwingung" nachlesen.

Zeigermodell

Der Versuch ist im Wiki unter im Kapitel Zeigerdarstellung beschrieben, oder im Heft.

Uhrzeiger

  • Die Winkelgeschwindigkeit gibt an welcher Winkel in welcher Zeit überstrichen wird. Beim Sekundenzeiger eben 360° oder [math]2 \,\pi[/math] in einer Minute.
  • Die Periodendauer beträgt 60s und die Frequenz 1/60 Hz.
  • Die Winkelgeschwindigkeit entspricht der Geschwindigkeit der Zeigerspitze bei einem Radius von 1.
Verzehnfacht man den Radius, so verzehnfacht sich auch die Geschwindigkeit: [math]v=\omega \, r = \frac{2\,\pi}{60\,s}\cdot 10\,\rm cm = 1{,}05 \frac{cm}{s}[/math]

Schwingmännchen

  • Der Zeiger hat eine Länge von 3cm.

Stimmgabel

  • [math]T=\frac{1}{f}=\frac{1}{440\, \rm 1/s} = 0{,}00227\, \rm s[/math]
[math]\omega = 2\,\pi\,f = 2760\, \rm Hz[/math]
  • [math]y(t)=2 \,\rm mm \cdot \sin (2760\,\rm Hz \cdot t)[/math]
[math]v(t)=5520 \,\rm mm/s \cdot \cos (2760\,\rm Hz \cdot t) = 5{,}52 \,\rm m/s \cdot \cos (2760\,\rm Hz \cdot t) [/math]
[math]a(t)=-15200 \,\rm m/s^2 \cdot \sin (2760\,\rm Hz \cdot t)[/math]
  • Maximale Geschwindigkeit: [math]\hat v = 5{,}52 \,\rm m/s \approx 20 \, \rm km/h[/math]
Maximale Beschleunigung: [math]\hat a = 15200 \,\rm m/s^2[/math] (Das ist das 1500-fache der Erdbeschleunigung!)

Horizontales Federpendel

  • Die maximale Auslenkung (und die maximale Geschwindigkeit) des Wagens bleibt konstant, daher geht keine Energie aus der Schwingung heraus.
  • Zu Beginn (t=0s) befindet sich der Wagen in der Ruhelage (y=0m) und wird mit 1m/s nach rechts angeschubst.
  • Der Wagen bleibt in den äußeren Umkehrpunkten stehen und ist beim Durchgang durch die Ruhelage besonders schnell. Bleibt der Wagen z.B. im linken Umkehrpunkt stehen, so wirkt auf ihn eine Kraft nach rechts, die Geschwindigkeit nach rechts nimmt zu. Bis zur Ruhelage wird der Wagen weiter beschleunigt, danach wird er wieder abgebremst, weil die Rückstellkraft nun nach links wirkt.
Die Auslenkung des Wagens hinkt der Geschwindigkeit des Wagens dabei um eine Viertel Schwingung hinterher:
t=0 v maximal, positiv y=0
t=1/4 T v=0 y maximal, positiv
t=1/2 T v maximal, negativ y=0
t=3/4 T v=0 y maximal, negativ
t=T v maximal, negativ y=0
Die Beschleunigung hat die gleiche Richtung wie die Kraft. Da für die Rückstellkraft [math]F = -D\, y[/math] gilt, ist auch die Beschleunigung immer entgegengesetzt zur Auslenkung.
  • Aus dem Graphen der Auslenkung y kann man die Periodendauer von drei Sekunden ablesen: [math]T = 3 \, \rm s[/math]. Also folgt für die Winkelgeschwindigkeit:
[math]\omega = 2\pi \, f = \frac{2\pi}{T}\approx 2\,\rm Hz[/math]

Aus der Winkelgeschwindigkeit und der Amplitude kann man nun die maximale Geschwindigkeit und Beschleunigung berechnen:

[math]\hat v = \hat y\, \omega = 0{,}5\,\rm m \cdot 2\, \rm Hz = 1\, \rm m/s[/math]
[math]\hat a = \hat y\, \omega^2 = 0{,}5\,\rm m \cdot (2\, \rm Hz)^2 = 2\, \rm m/s^2[/math]
Die so berechneten Werte stimmen mit den an den Graphen ablesbaren Werten gut überein. Die maximale Beschleunigung ist dort etwas größer als 2m/s2, wahrscheinlich ist die Periodendauer etwas kleiner als die abgelesenen drei Sekunden.
Auch an den Steigungen der Graphen kann man das Ergebnis kontrollieren: Die maximale Steigung des Graphen der Auslenkung beträgt tatsächlich gerade 1m/s, die maximale Steigung des Graphen der Geschwindigkeit ist tatsächlich 2m/s2.

Schwingmännchen II

  • Wie groß sind Amplitude, Frequenz und Periodendauer?
[math]\hat y = 5\,\rm cm[/math]
[math]2 \, \Pi \ f = 3 \,\rm Hz \Rightarrow f \approx 0{,}48 \,\rm Hz[/math]
[math]T=\frac{1}{f}\approx 2{,}1 \,\rm s[/math]
  • Zeichnen Sie das Ortsdiagramm, das Geschwindigkeitsdiagramm und das Beschleunigungsdiagramm jeweils in ein Koordinatensystem.

Die Geschwindigkeit und die Beschleunigung ergeben sich als erste und zweite Ableitung der Auslenkung:

[math]v(t)=\dot y(t)=5 \, \rm cm \ 3 \,\rm Hz \cos(3\, \rm Hz \ t) = 15 \,\rm cm/s \cos(3 \,\rm Hz \ t)[/math]
[math]a(t)=\dot v(t)= -15 \,\rm cm/s\cdot 3\,\rm Hz \sin(3 \,\rm Hz \ t) = \dot v(t)= -45 \,\rm cm/s^2 \sin(3 \,\rm Hz \ t)[/math]

Das kann man nun zeichnen.

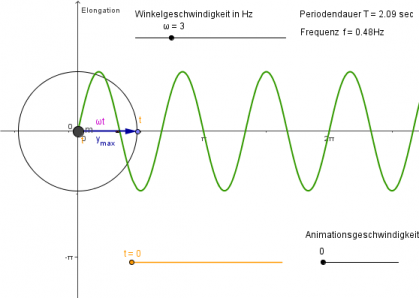

  • Zeichen Sie zum Ortsdiagramm die Zeiger für die Zeitpunkte t=0s, t=0,25s und t=1s.

Der Zeiger hat am Anfang ([math]t = 0 \,\rm s[/math]) den Drehwinkel [math]\alpha = 0[/math]. Danach gilt : [math]\alpha = \omega \, t[/math]

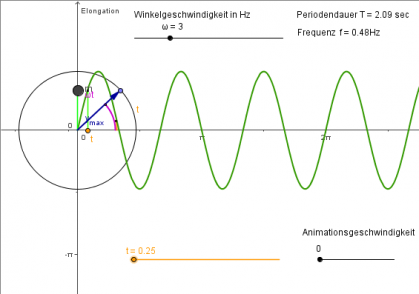

Für [math]t = 0{,}25 \,\rm s\: \qquad \alpha = 3\,\rm Hz \cdot 0{,}25\,\rm s= 0{,}75 = 0{,}75 \cdot \frac{180^\circ}{\pi}= 43^\circ[/math]

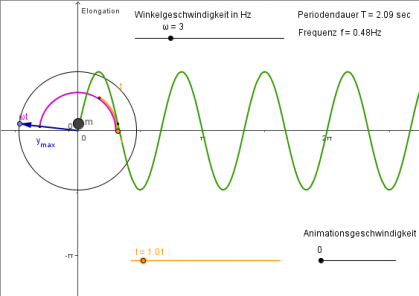

Schwingung Aufgabe SchwingmännchenIV Zeiger t0.png Schwingung Aufgabe SchwingmännchenIV Zeiger t025.png Schwingung Aufgabe SchwingmännchenIV Zeiger t1.png

  • Wo ist das Männchen nach 1,6 Sekunden und wie schnell ist es?
[math]y(1{,}6 \,\rm s) = 5 \,\rm cm \sin(3 \,\rm Hz 1{,}6 \,\rm s) \approx 5 \,\rm cm \ (-1) = -5 \,\rm cm[/math]
Das Männchen ist fast am unteren Umkehrpunkt!
[math]v(t)=\dot y(t)=5 \,\rm cm \ 3 \,\rm Hz \cos(3 \,\rm Hz \ t) = 15 \,\rm cm/s \cos(3 \,\rm Hz \ t)[/math]
[math]v(1{,}6 \,\rm s)=15 \,\rm cm/s \cos(3 \,\rm Hz \ 1{,}6 \,\rm s) \approx 15 \,\rm cm/s \cdot 0{,}1 = 1{,}5 \,\rm cm/s [/math]
Dort bleibt es annähernd stehen.
  • Wie schnell ist das Männchen maximal?
[math]\hat v = 15 \,\rm cm/s [/math]

Eine "Schwingungswaage"

Waage weltraum.jpg
  • Erläutern Sie, warum man mit dieser Waage die Masse der Astronautin bestimmen kann. Benutzen Sie hierfür die Begriffe Trägheit und beschleunigende Kraft/Rückstellkraft.

Mit dieser Waage kann die Trägheit, also die träge Masse der Astronautin gemessen werden. Die beschleunigende Kraft (und damit die Impulsänderung) ist durch die Feder vorgegeben, verändert sich also nicht bei unterschiedlichen Massen. Bei einer größeren Masse wird sich daher die Geschwindigkeit weniger schnell verändern, was sich in einer niedrigeren Frequenz der Schwingung äußert.

  • Wie verändert sich die Frequenz, wenn man die Amplitude der Schwingung verändert? Warum ist das für die Weltraumwaage sehr praktisch?

Die Frequenz einer Federschwingung hängt nicht von der Amplitude ab. Das ist praktisch, weil es für die Messung irrelevant ist, wie stark die Astronautin "angeschubst" wird.

Der leere Stuhl hat eine Masse von [math]m_0=2\, \rm kg[/math] und schwingt mit einer Periode von [math]T=0{,}33\, \rm s[/math].

  • Bestimmen Sie hieraus die Härte [math]D[/math] der Feder.

Den Zusammenhang zwischen Winkelgeschwindigkeit, Federhärte und Masse kann man nach der Federhärte auflösen:

[math] \begin{array}{rcll} \omega^2 &=& \frac{D}{m} & | \cdot m \\ D &=& \omega^2\, m & | \ \omega =\frac{2\pi}{T}\\ &=& \frac{4 \pi^2}{T^2} \, m\\ &=& \frac{4 \pi^2}{(0{,}33\, \rm s)^2} \cdot 2\, \rm kg \\ &=& 725 \frac{\rm N}{\rm m} & \left[ \rm { \frac{kg}{s^2}=\frac{kg\,m}{m\, s^2}=\frac{kg\,\frac{m}{s^2}}{m} = \frac{N}{m} } \right] \end{array} [/math]

Nun steigt die Astronautin in den Stuhl und die Periodendauer verlängert sich auf [math]T=1{,}87\, \rm s[/math].

  • Welche Masse hat die Astronautin?

Diesmal löst man nach der Masse auf:

[math] \begin{array}{rcll} \omega^2 &=& \frac{D}{m} & | \cdot m \ |\colon \omega^2\\ m &=& \frac{D}{\omega^2}& | \ \omega =\frac{2\pi}{T}\\ &=& \frac{D\, T^2}{4 \pi^2} \\ &=& \frac{725 \frac{\rm N}{\rm m} \, (1{,}87\, \rm s)^2}{4 \pi^2} \\ &=& 64{,}22\,\rm kg & \left[ \rm { \frac{N\,s^2}{m}= \frac{kg\,\frac{m}{s^2}\,s^2}{m}=kg} \right]\\ \end{array} [/math]

Das ist die Masse von Astronautin und Stuhl, von der man noch die Stuhlmasse abziehen muss. Die Astronautin hat also eine Masse von [math]62{,}22\,\rm kg[/math].

Man kann die Masse der Astronautin auch ohne den Zwischenschritt über die Federhärte berechnen. An der Gleichung [math]m = \frac{D\, T^2}{4 \pi^2} [/math] erkennt man, dass die Masse proportional zum Quadrat der Schwingungsdauer ist:

[math] m \sim T^2 [/math]

Das Verhältnis der Masse zum Quadrat der Schwingungsdauer ist daher immer gleich groß:

[math] \begin{array}{rcll} \frac{m_{ges}}{{T_{ges}}^2 } &=& \frac{m_{Stuhl}}{{T_{Stuhl}}^2} & | \cdot {T_{ges}}^2 \quad \text{nach}\, m_{ges} \, \text{auflösen}\\ m_{ges} &=& \frac{{T_{ges}}^2}{{T_{Stuhl}}^2} \, m_{Stuhl} \\ &=& \frac{(1{,}87\, \rm s)^2}{(0{,}33\, \rm s)^2} \cdot 2\,\rm kg \\ &=& 32{,}11 \cdot 2\,\rm kg \\ \end{array} [/math]

In einem Modellversuch schwingt ein Wagen zwischen zwei Federn. Die Federkonstante einer Feder beträgt [math]3\,\rm \frac{N}{m}[/math]. Zusammen wirken sie wie eine Feder mit der doppelten Federkonstante. Der Wagen hat eine Masse von [math]190{,}6\,\rm g[/math].

  • Wie schwer ist eine am Wagen befestigte Batterie, wenn der Wagen mit ihr nun in 5,6 Sekunden viermal schwingt?

Löst man die Formel für die Frequenz einer harmonischen Schwingung nach der Masse auf, so erhält man:

[math]f = \frac{1}{2 \pi} \sqrt{\frac{D}{m}} \quad \Rightarrow \quad m= \frac{D}{4 \pi^2 \, f^2}[/math]

Mit [math]f = \frac{4}{5,6 \rm \, s} = 0,714 \,\rm Hz[/math] folgt:

[math]m= \frac{2\cdot 3 \,\rm N/m}{4 \pi^2 \, (0,714 \,\rm 1/s)^2} = 0,298\, \rm kg[/math]

Das ist die Masse des Wagens und der Batterie zusammen. Die Batterie hat also eine Masse von [math]298\, \rm g - 190,6 \, \rm g \approx 107 g[/math]!

Schaukeltier II

Große Kinder haben eine größere Masse, wodurch sie "langsamer", also mit einer geringeren Frequenz, schwingen!

Schwingmännchen III

Das Männchen bringt 200g auf die Waage und verlängert beim Dranhängen die vorher unbelastete Feder um 40cm.

  • Wieso beträgt die Federkonstante (D) gerade 1/20 N/cm = 0,05 N/cm?
Die Gewichtskraft von 200g beträgt ca. 2 Newton:
[math]F_G = m \, g = 0{,}200\,\rm kg \cdot 9,81 \frac{\rm N}{\rm kg} \approx 2\,\rm N[/math]

Die Federkonstante gibt die benötigte Kraft pro Verlängerung an:

[math]D=\frac{\rm Kraft}{\rm Verl\ddot a ngerung}=\frac{2\, \rm N}{40 \,\rm cm}=0{,}05\frac{\rm N}{\rm cm} =5\frac{\rm N}{\rm m} [/math]
Aufgabe Schwingmännchen III Lösung F-y-Diagramm.png
  • Mit welcher Frequenz wird das Männchen schwingen?
Mit [math]\omega ^2 = \frac{D}{m}[/math] folgt:
[math]f = \frac{1}{2 \, \pi}\sqrt{\frac{D}{m}}= \frac{1}{2 \, \pi} \sqrt{\frac{5\,\rm N/m}{0{,}2\,\rm kg}}\approx 0{,}80 \,\rm Hz [/math]
Es schwingt etwas weniger als einmal pro Sekunde.

Schwingmännchen IV

Um die Frequenz zu verdoppeln, muss man die Federhärte vervierfachen, also ein Viertel der Feder benutzen, oder die Masse vierteln.

Schwingmännchen V

Es gilt: [math]\omega = 2\ \Pi \ f=\sqrt{\frac{D}{m}}[/math] [math]E=\frac{1}{2}\, m \ (\omega \hat y)^2 = \frac{1}{2}D\ \hat y^2[/math]
*die Federkonstante verdoppelt: Die Frequenz erhöht sich um den Faktor [math]\sqrt{2}[/math]. Der Energiegehalt verdoppelt sich.
*die Masse verdoppelt: Die Frequenz verringert sich um den Faktor [math]\sqrt{2}[/math]. Der Energiegehalt bleibt gleich! (Das Männchen ist zwar schwerer, schwingt aber dafür langsamer.)
*die Amplitude verdoppelt: Die Frequenz bleibt gleich! Der Energiegehalt vervierfacht sich.

Schaukeltier III

Beim Anschubsen müssen die Kinder im richtigen Rythmus, nämlich in der Eigenfrequenz anregen, sonst nimmt die Schwingung die Energie nicht an und der Effekt ist gering! Zu schnelles Anschubsen bringt also nichts.

Schwingungskategorien

Da finden sich im Kapitel Energiezufuhr bei Schwingungen Beispiele.

Wackelnder Rückspiegel

  • Ich kann die Anregungsfrequenz verändern, also langsamer oder schneller fahren.
  • Ich kann die Eigenfrequenz des Spiegels ändern, indem ich z.B. seine Masse vergrößere. (Das könnte man mit Knete oder einer Wäschklammer erreichen, dann verringert sich die Eigenfrequenz.)
  • Ich kann den Spiegel dämpfen und ihm die Energie entziehen, z.B. indem ich mit dem Finger dranfasse. (Das ist die einzige Lösung, die dauerhaft bei allen Geschwindigkeiten funktioniert.)

harmonische Schwingung

Das kann man im Kapitel Woran man eine harmonische Schwingung erkennt lesen.

Energie

Geg:[math]m = 1kg[/math]

[math]T = 1s[/math]
[math]\hat y = 0,01m[/math]

Ges: [math]E[/math]

Rechnung: Entweder man setzt in die fertige Formel ein:

[math]E_{kin}=\frac{1}{2}\, m\,(\hat y\, \omega)^2 = E_{kin}=\frac{1}{2}\, m\,(\hat y\, 2\pi\, f)^2[/math]

Oder man überlegt es sich noch einmal selbst:

Die maximale Bewegungsenergie ist auch die Gesamtenergie der Schwingung:

[math]E_{kin}=\frac{1}{2}\, m\,\hat v^2[/math]

Die maximale Geschwindigkeit beträgt:

[math]\hat v = \hat y \, \omega = \hat y \, 2\pi f = 0{,}01\, \rm m \cdot 2\pi \cdot 1\,\rm Hz = 0{,}0628\,\rm m/s[/math]

Jetzt noch einsetzen:

[math]E_{kin}=\frac{1}{2}\cdot 1\,\rm kg \cdot \hat (0{,}0628\,\rm m/s)^2 \approx 0{,}002\,\rm J [/math]

Das ist sehr wenig!

Energie II

Wie muss ein Körper der Masse 1kg schwingen, damit die Schwingung 1J Energie hat?

Dazu muss man eine Frequenz und eine Amplitude finden. Je größer Frequenz und Amplitude, desto mehr Energie ist in der Schwingung.

Es soll also gelten:

[math]E = \frac{1}{2} \ 1kg (2 \ \Pi \ f \ \hat y)^2 = 1 J[/math]

Multipliziert man die Gleichung mit 2 folgt für die Frequenz und die Amplitude:

[math](2 \ \Pi \ f \ \hat y)^2 = 2 \frac{m^2}{sec^2}\qquad.[/math] Nun noch die Wurzel ziehen:

[math]\Rightarrow 2 \ \Pi \ f \ \hat y = \sqrt{2} \frac{m^2}{sec^2}[/math]

[math]\Rightarrow \ f \ \hat y =\frac{\sqrt{2}}{2 \ \Pi} \frac{m^2}{sec^2} \approx 0,225 \frac{m^2}{sec^2}[/math]

Für eine Frequenz von 1 Hz ergibt sich eine Amplitude von 0,23 m = 23 cm. Für eine Amplitude von nur 1cm = 0,01 m benötigt man schon eine Frequenz von ca 23 Hz.

Energie III

Zwei gleichschwere Körper schwingen mit der gleichen Amplitude, aber der eine doppelt so schnell wie der andere. Vergleichen sie die Energiemengen.

Für die Energie gilt: [math]E=\frac{1}{2} \ m \ (\omega \ \hat y)^2 = \frac{1}{2} \ m \ (2 \ \Pi \ f \ \hat y)^2[/math]

Die Energie ist also proportional zum Quadrat der Frequenz. Bei einer Verdoppelung wird sich der Energiegehalt vervierfachen!

Wasserstoffmolekül

Ein H2-Molekül kann man idealisiert als zwei, mit einer Feder verbundene, Körper auffassen. Durch eine Messung regt man das Molekül zum Schwingen an und bestimmt die Frequenz der Schwingung zu 9,2 1011 Hz.

  • Bestimmen sie die "Federkonstante" der gedachten Feder zwischen den Molekülen.

Wie die Moleküle im Modell schwingen, kann man hier sehen. Wichtig ist, dass beide Atome mit der gleichen Frequenz schwingen.

Die Situation ist symmetrisch und man betrachtet für die Rechnung die Hälfte des Versuchsaufbaus. Durch die Halbierung der Feder verdoppelt sich dann die berechnete Federkonstante.

Die Masse eines H-Atoms beträgt ca. [math]1{,}66 \cdot 10^{-27}\,\mathrm{kg}[/math].

Zwischen Kreisfrequenz, Federkonstante und Masse besteht der Zusammenhang: [math]\omega^2 = \frac{D}{m} \quad \Rightarrow \quad D = \omega^2 \, m = 4 \pi^2 \, f^2 \, m [/math]

[math]D = 4 \pi^2 \, (9{,}2\cdot10^{11}\,\rm Hz)^2 \cdot 1{,}66 \cdot 10^{-27}\,\mathrm{kg}= 0,055 \frac{\rm N}{\rm m}[/math]

Die gesamte Feder hätte somit eine Federkonstante von [math]0,028 \frac{\rm N}{\rm m}[/math]. Makroskopisch wäre das eine sehr schwache Feder. Für das "kleine" Wasserstoffatom ist das aber eine sehr starke Kopplung.

  • Wieviel Energie steckt im Molekül, wenn beide Atome mit einer Amplitude von 10-10m schwingen?

Die Energie einer Hälfte ergibt sich zu:

[math]E = \frac{1}{2}\, m \, \hat y^2 \, \omega^2 = \frac{1}{2}\, 1{,}66 \cdot 10^{-27}\,\mathrm{kg} \, ( 10^{-10}\,\rm m)^2 \, (2 \pi \, 9{,}2\cdot10^{11}\,\rm Hz)^2 = 2{,}8\cdot 10^{-22}\,\rm J[/math]
[math]E_{ges}=5{,}6 \cdot 10^{-22}\,\rm J[/math]

Makroskopisch nicht viel, aber bei einem Mol, also [math]6{,}022 \cdot 10^{23}[/math] Molekülen, immerhin ca. [math]340 \, \rm J[/math]!

Molekül-Spektroskopie

  • Bei großen oder langen Molekülen findet man viele Frequenzen, bei denen die Energie nicht auf der anderen Seite ankommt. Bei einem Molekül wie Kohlenmonoxid (CO) nur eine. Wie kann man das erklären?
Das CO-Molekül als einfaches Modell.
Das CO-Molekül hat nur eine Eigenschwingung mit einer Eigenfrequenz. Dabei schwingen die Atome aufeinander zu und wieder weg. Größere Moleküle verhalten sich wie ausgedehnte Körper, etwa eine Stange oder eine Platte. Deswegen haben sie viele Eigenschwingungen und viele Eigenfrequenzen.
Wird die Energie in der "passenden" Frequenz zugeführt, so nimmt das Molekül viel Energie auf und gibt sie dann wieder ab. Dabei wird die Energie aber nicht mehr in der ursprünglichen Richtung weitergeleitet und auch die Frequenz kann sich ändern.
  • Bei Kohlenmonoxid misst man eine Absorption bei der Frequenz [math]f=6{,}5\cdot 10^{13}\,\rm Hz[/math]. Als Modell für das Molekül kann man vereinfachend zwei punktförmige Massen annehmen, die mit einer masselosen Feder verbunden sind. (So wie hier.)
Bestimmen Sie die "Federkonstante" des Moleküls.

Die Massen der Atome betragen in etwa: [math]m_C = 12\,\rm u[/math] und [math]m_O = 16\, \rm u[/math], mit [math]u=1{,}66\cdot 10^{-27}\,\rm kg[/math].

Beide Atome schwingen mit der gleichen Frequenz. Der Schwerpunkt liegt dabei näher am massereicheren O-Atom und bleibt erhalten. Das Verhältnis der Abstände zwischen Atom und Schwerpunkt beträgt 16 zu 12 oder 4 zu 3. Nun kann man entweder die Schwingung des C-Atoms betrachten und die Federkonstante diesen Teils der Feder berechnen oder eben den Teil des O-Atoms. Für das Sauerstoffatom gilt:

[math]\omega^2=\frac{D_O}{m} \quad \Rightarrow \quad D = \omega^2 \, m = 4\pi^2\, (6{,}5\cdot 10^{13}\,\rm Hz)^2 \cdot 16\cdot 1{,}66\cdot 10^{-27}\,\rm kg = 4430 \frac{\rm N}{\rm m}[/math]
Dies ist die Federhärte von [math]3/7[/math] der Feder. Die ganze Feder ist um den Faktor [math]7/3[/math] länger und somit weniger hart, die Federhärte der gesamten Feder beträgt:
[math]D= 4430 \frac{\rm N}{\rm m}: \frac{7}{3} = 1900 \frac{\rm N}{\rm m}[/math]

Genauere Informationen findet man im Artikel "Infrarotspektroskopie" bei Wikipedia oder Interessantes zum Verhalten von CO_2 beim Treibhauseffekt in diesem Artikel der Chemiedidaktik Bayreuth zu Grundlagen der IR-Spektroskopie (nicht mehr online??).

Schwebung von Stimmgabeln

Zwei Stimmgabeln erzeugen eine Schwebung, weil die eine mit einem Reiter versehen wurde. Die Frequenz derjenigen ohne Reiter beträgt 440 Hz, die andere hat eine Frequenz von 438 Hz.
Was kann man hören?

Man hört eine Schwebung mit einer Frequenz von 2Hz. Also einen Ton, der zweimal pro Sekunde laut und zweimal pro Sekunde leise ist.

Schwebung

Zwei Stimmgabeln erzeugen eine Schwebung, weil die eine mit einem Reiter versehen wurde. Die Frequenz derjenigen ohne Reiter beträgt 440 Hz. Schätzen Sie die Frequenz der anderen Stimmgabel ab.

Lösung:
Das Schätzen der Frequenz der anderen Stimmgabel wäre äußerst schwierig, da die Frequenz wohl viel zu hoch wäre. Man kann aber die Frequenz der Schwebung abschätzen. In unserem Beispiel ergab dies etwa [math]1{,}2\,\rm Hz[/math]. Da die Frequenz der zweiten Stimmgabel geringer sein wird, als die der anderen (der Reiter verlangsamt die Schwingung, indem er zusätzliche Masse einbringt) und die Frequenz der Schwebung gerade die Differenz der Frequenzen der beiden Stimmgabeln ist, ergibt sich:
[math]\rm 440\,\rm Hz - x\,\rm Hz=1{,}2\,\rm Hz \Rightarrow x=438{,}8[/math]

Die zweite Stimmgabel hat also etwa die Frequenz [math]438{,}8\,\rm Hz[/math].

2 Überlagerung

Bestimmen Sie jeweils die Schwingung, die aus der Überlagerung von y1 und y2 entsteht mit Hilfe des Zeigerdiagramms:

[math]y_1 = 2\,\rm cm \, \sin(2\,t)\qquad y_2 = 4\,\rm cm \, \sin(2\,t+\pi) \qquad y = 2\,\rm cm\, \sin(2\,t+\pi)[/math]

Beide Schwingungen haben die selbe Winkelgeschwindigkeit ([math]\omega = 2\,\rm Hz[/math]). Die zweite Schwingung ist um [math]\pi[/math] phasenverschoben, also genau gegenphasig.

Da die Schwingungen gegenphasig sind, eliminieren sie sich gegenseitig, da die zweite Schwingung aber die doppelte Amplitude der ersten Schwingung hat, wird ein Ton mit der halben Amplitude der zweiten Schwingung, aber ohne Phasenverschiebung zu dieser hörbar sein.

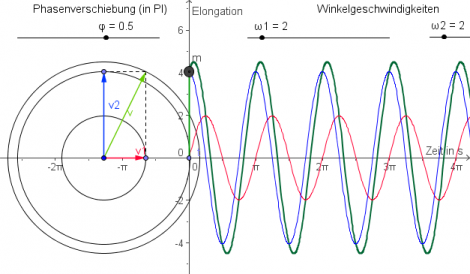

[math]y_1 = 2\,\rm cm \, \sin(2\,t)\qquad y_2 = 4\,\rm cm \, \sin(2\,t+\pi/2) \qquad y=4{,}47\,\rm cm \cdot \sin(2\, t + 1{,}11)[/math]

Die neue Amplitude, also die Zeigerlänge des Summenvektors, kann man mit dem Satz des Pythagoras berechnen:

[math]\hat y = \sqrt{(2\,\rm cm)^2+(4\,\rm cm)^2} \approx 4{,}47\,\rm cm[/math]

Die Phasenverschiebung [math]\alpha[/math] zur Schwingung Nr.1 (roter Zeiger) ergibt sich aus dem Tangens im rechtwinkligen Dreieck:

[math]\tan(\alpha)= 4\,\rm cm / 2\,\rm cm = 2 \quad \Rightarrow \quad \alpha = \arctan(2)\approx 1{,}11 \quad (\hat = 63{,}4^\circ)[/math]

Also hat die Überlagerung der Schwingungen die Schwingungsgleichung:

[math]y=4{,}47\,\rm cm \cdot \sin(2\, t + 1{,}11)[/math]
[math]y_1 = 2\,\rm cm \, \sin(2\,t)\qquad y_2 = 2\,\rm cm\, \sin(2\,t+\pi) \quad y=0\,\rm m[/math]

Da die Zeiger entgegengesetzt gleich sind, heben sich die beiden Schwingungen gerade auf.

Schwieriges und Anderes

7 Schwingung bei bekannter Energie

Zwei Wagen, die beide eine Masse von 600g haben, sind mit einer Feder der Härte 1N/cm verbunden. Wie schwingen die Wagen, wenn ihnen eine Energie von 1Joule zugeführt wird?

Gegeben: [math]m =0{,}6\,\rm kg \qquad D=100\,\frac{\rm N}{\rm m} \qquad E=1\,\rm J [/math]

Die Charakteristik einer Schwingung definieren wir als Angabe von der Frequenz [math]f[/math] und der Amplitude [math]\hat y[/math].
Es wird mit der doppelten Federstärke [math]D[/math] gerechnet, da wir den Fall auf nur einen Wagen idealisieren (Stille Annahme: Symmetrie der Bewegung).
Zunächst widmen wir uns der Frequenz [math]f[/math]:

[math]f=[/math][math]{\omega}\over 2\pi[/math][math]=[/math][math]\sqrt {2D \over m}\over 2\pi[/math][math]=[/math][math]\sqrt {{200 {N\over m}} \over 0.6kg}\over 2\pi[/math][math]=[/math][math]2.91Hz[/math]

Nun zur Amplitude [math]\hat y[/math]:

[math]E_{pot}=[/math][math]2\left({2D\over 2}{\hat y}^2\right)[/math]
[math]\hat y=[/math][math]\sqrt {E\over 2D}[/math][math]=[/math][math]\sqrt {1Jm\over {200N}}[/math][math]=[/math][math]{0.1\over{\sqrt 2}}m[/math][math]=[/math][math]0.07m[/math]

(für einen einzelnen Wagen; das Gesamtsystem hat jedoch 2[math]\hat y[/math])

9 Ekin = ESpann

Die Energieformen eines (horizontalen) Federpendels in Abhängigkeit vom Ort.

Es wird gefragt für welche Auslenkung die Energie gleichermaßen in dem Impuls als auch in der Feder ist. Also wann die kinetische Energie gerade gleich der kinetischen bzw. der Spannenergie ist.

Bei der gleichmäßigen Verteilung der Energie auf die Bewegung und die Feder, enthält sowohl die Feder als auch die Bewegung gerade die Hälfte der Energie:

[math]E_{pot}= \frac{1}{2}\, E_{ges}[/math]
[math]\frac{1}{2} \, D\, y^2 = \frac{1}{2}\,\frac{1}{2} D \, \hat y^2[/math]
nach y aufgelöst:
[math]y=\frac{1}{\sqrt{2}} \, \hat y \approx 0,7 \, \hat y[/math]

Bei ca. 70% der Amplitude ist die Energie gleichmäßig auf Bewegung und Feder verteilt.

10 Zeitlicher Mittelwert von Ekin und ESpann

Bestimmen sie das zeitliche Mittel der kinetischen und potentiellen Energie (Spannenergie der Feder) eines (horizontalen) Federpendels an einem selbst gewählten Beispiel.
