Praktikum: Messen der elektrischen Leistung
Aus Schulphysikwiki
Material
- 1 Steckbrett mit ca. 10 Verbindungssteckern
- 1 Flachbatterie 4,5V
- 2 Kabel mit 2 Klemmen
- 2 Lämpchen mit Fassungen
- 2 Multimeter mit je 2 Kabeln
Arbeitsauftrag
- Messt in den verschiedenen Schaltungen wieviel Watt Leistung (P) (oder Energiestromstärke) die Batterie und die Lämpchen haben.
- Dazu sollt ihr in allen Stromkreisen die verschiedenen Potentiale messen und farbig in die Schaltpläne einzeichnen. Der Minuspol der Batterie soll die Erde sein, also auf 0 Volt liegen. Aus den Potentialen könnt ihr die Spannung U (Potentialunterschied) in Volt an den Bauteilen berechnen.
- Dann müßt ihr die Stromstärken an allen Bauteilen messen und in den Schaltplan eintragen.
- Aus Spannung und Stromstärke könnt ihr die Leistung der Bauteile berechnen.
- Versucht die Versuchsergebnisse logisch zu erklären und schreibt eure Begründung auf.

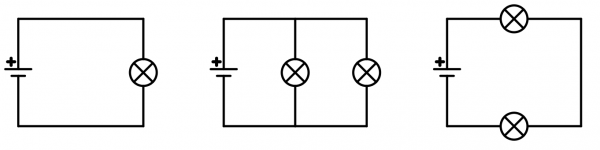

Schaltungen
- a) Ein Lämpchen an der Batterie angeschlossen.
| Batterie | Lämpchen |
Spannung U | | |
| | |
Stromstärke I | | |
| | |
Leistung P | | |
| | |
- b) Zwei Lämpchen parallel geschaltet.
| Batterie | Lämpchen 1 | Lämpchen 2 |
Spannung U | | | |
| | | |
Stromstärke I | | | |
| | | |
Leistung P | | | |
| | | |
- c) Zwei Lämpchen in Reihe geschaltet.
| Batterie | Lämpchen 1 | Lämpchen 2 |
Spannung U | | | |
| | | |
Stromstärke I | | | |
| | | |
Leistung P | | | |
| | | |
